Bienvenue dans cette toute dernière étape de la formation dans laquelle nous allons t'apprendre la notion de "support" et son utilité lors des impressions complexes.

---

Les étapes de la formation...

1. Vocabulaire

2. Montage

3. Logiciel

4. Impressions

L'objectif est de réaliser...

...et pour ce faire, tu devras suivre les étapes expliquées en détails ci-dessous :

Étape 1

1- Clique sur le lien suivant : https://cults3d.com/en/3d-model/game/hulk-bh-fig

2- Clique sur "download". Tu devras te créer un compte pour télécharger.

3- Clique sur "download your files"

4- Enregistre le dossier sur ton bureau et extrait le. (un fichier nommé KnightSoul_Studio devrait apparaitre).

Étape 2

1- Lance Cura.

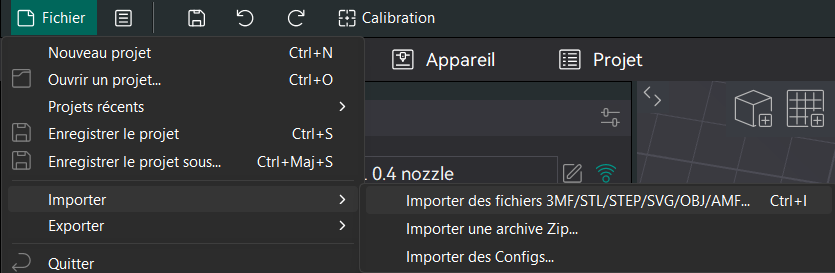

2- Importe les fichiers "Hulk Body.stl" et "Hulk Head.stl" (car le Hulk est en 2 parties : tête et corps).

Étape 3

1- Sélectionne le corps.

2- Clique sur "déplacer" et rentre les valeurs : X=0; Y=-10; Z=0

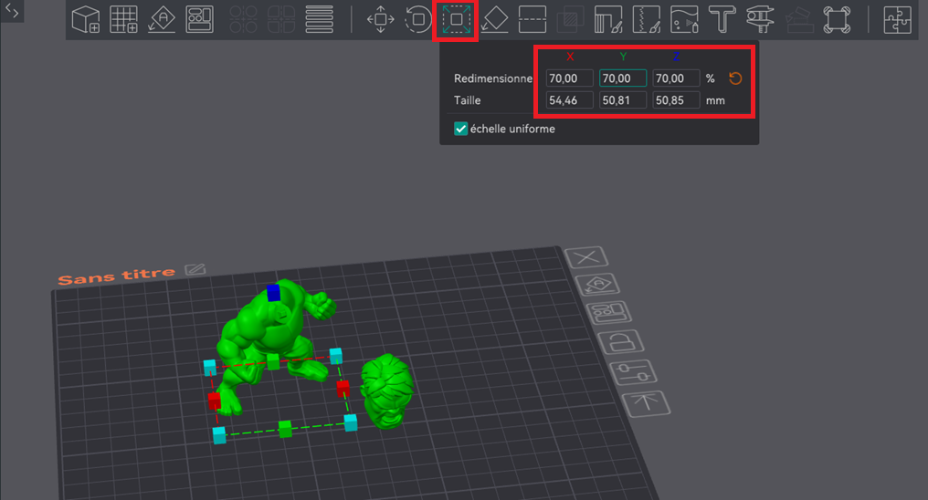

3- Clique sur "mettre à échelle" et rentre la valeur "70%" à la place de "100%".

Étape 4

1- Sélectionne la tête.

2- Clique sur "déplacer" et rentre les valeurs : X=10; Y=30; Z=0

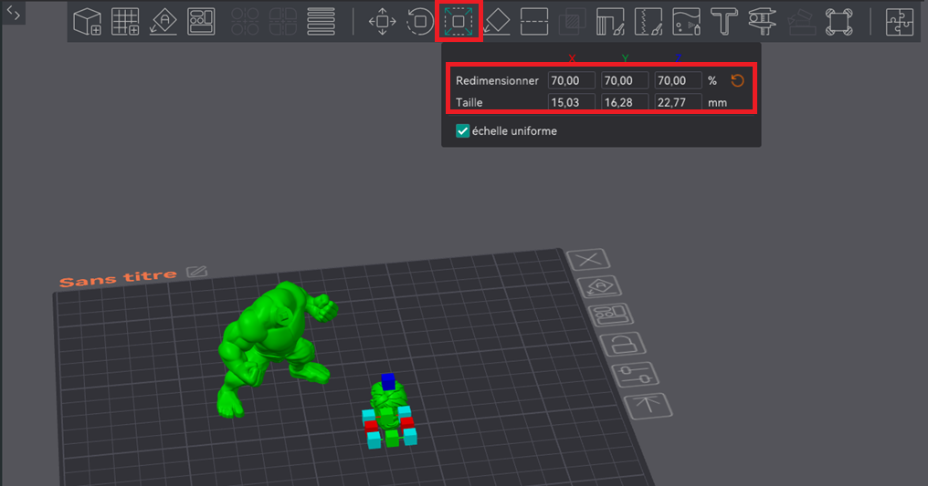

3- Clique sur "mettre à échelle" et rentre la valeur "70%" à la place de "100%".

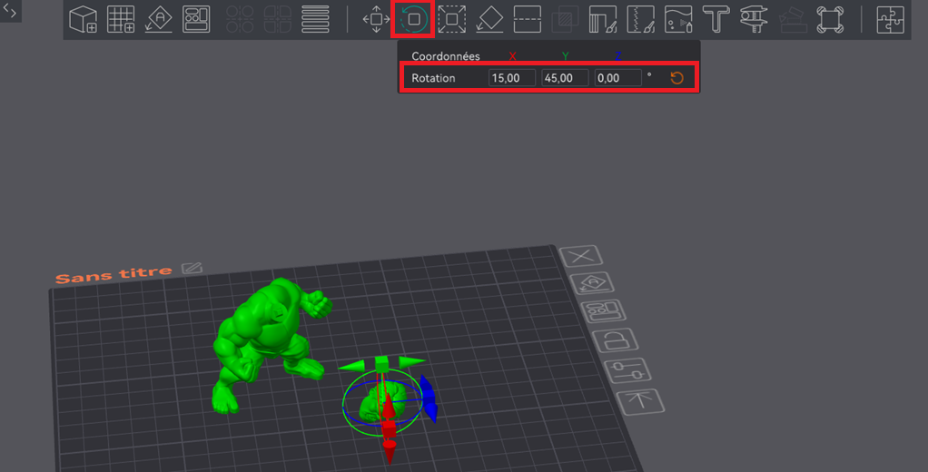

4- Clique sur "pivoter" :

Pivote de 45° selon l'axe vert

Pivote de 15 selon l'axe rouge

Étape 5

1- Rend toi dans les paramètres d'impression.

2- Sélectionne une qualité d'impression "standard de 0,2 mm".

3- Rentre une densité de remplissage de 10% et un motif de remplissage en "grid".

4- Coche la case "assistance" qui permettra de générer des supports.

Remarque : les support sont utilisés pour stabiliser les parties en surplomb ou les zones complexes d'un modèle. Ils empêchent le matériau d'impression de s'affaisser pendant le processus, garantissant ainsi la précision et la réussite de l'impression.

Il existe 2 types de support :

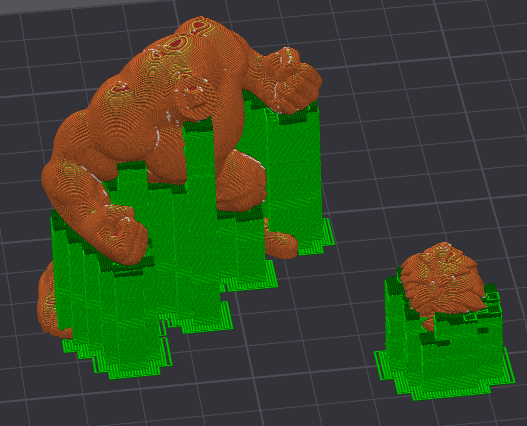

SUPPORTS NORMAUX

Ils sont simples, généralement des piliers droits, et sont souvent utilisés lorsque la géométrie de l'objet ne nécessite pas de structures plus complexes.

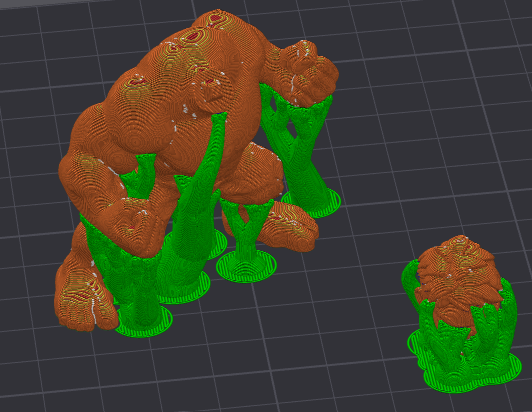

SUPPORTS ARBORESCENTS

Egalement appelés "tree supports", sont une variante des supports normaux. Ils crées une structure d'arbre complexe et minimisent le gaspillage de matériau.

Étape 6

Pour les figurines, je te conseille d'utiliser les supports "arborescents" qui fonctionnent très bien.

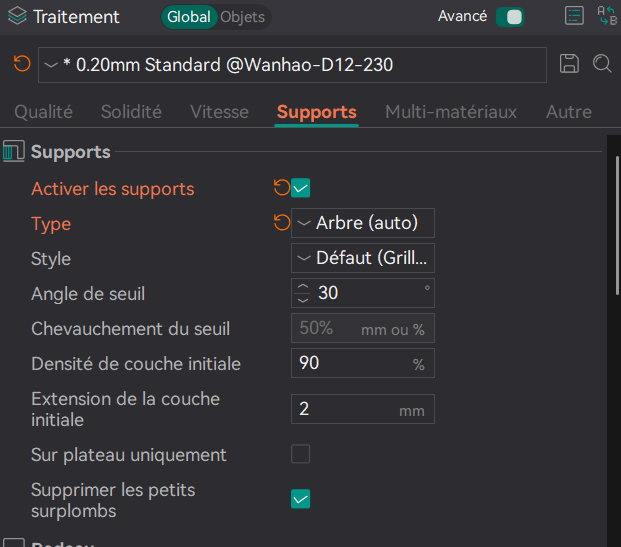

1- Dans "type de prise en charge" clique sur "Tree" (arborescents).

2- Dans "positionnement" sélectionne "everywhere" (partout).

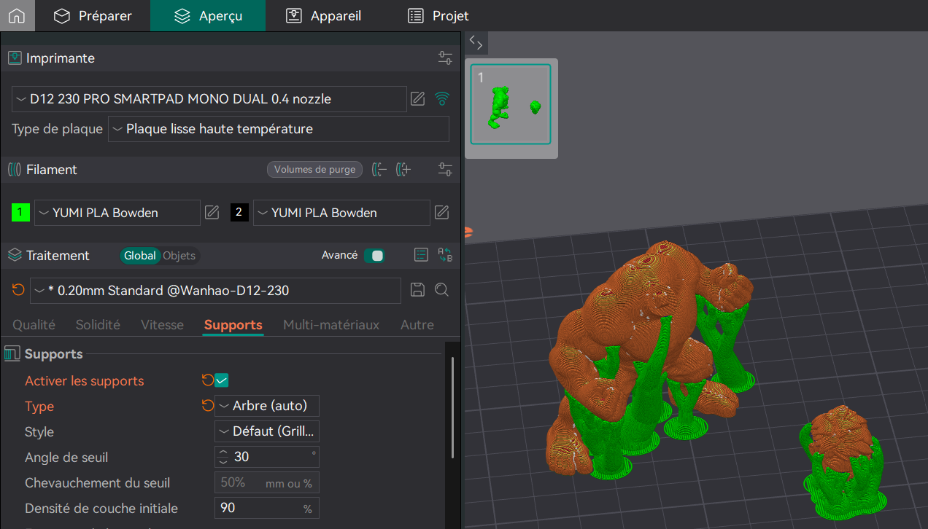

3- Clique sur "découper" puis sur "aperçu" pour observer les couches. Voila ce que tu devrais obtenir :

Étape 7

1- Applique l'étape 10 que tu as réalisé pour lancer l'impression de l'étoile (Tu peux retrouver cette étape en cliquant ici).

En résumé, tu sais utiliser une imprimante 3D, tu connais le vocabulaire utilisé, tu sais utiliser les différentes fonctions dans Cura (gestion de l'échelle, le remplissage et les supports).

Tu peux donc te rendre sur ces 2 sites de téléchargement de modèles pour imprimer ce que tu veux !

THINGIVERSE

https://www.thingiverse.com/

CULT3D

https://cults3d.com/fr

FÉLICITATIONS ! TU ES MAINTENANT AUTONOME, TU PEUX IMPRIMER TOUT CE QUE TU SOUAHITES  !
