🛠️ Tutoriel – Montage du PoopTool sur Duplicator 12

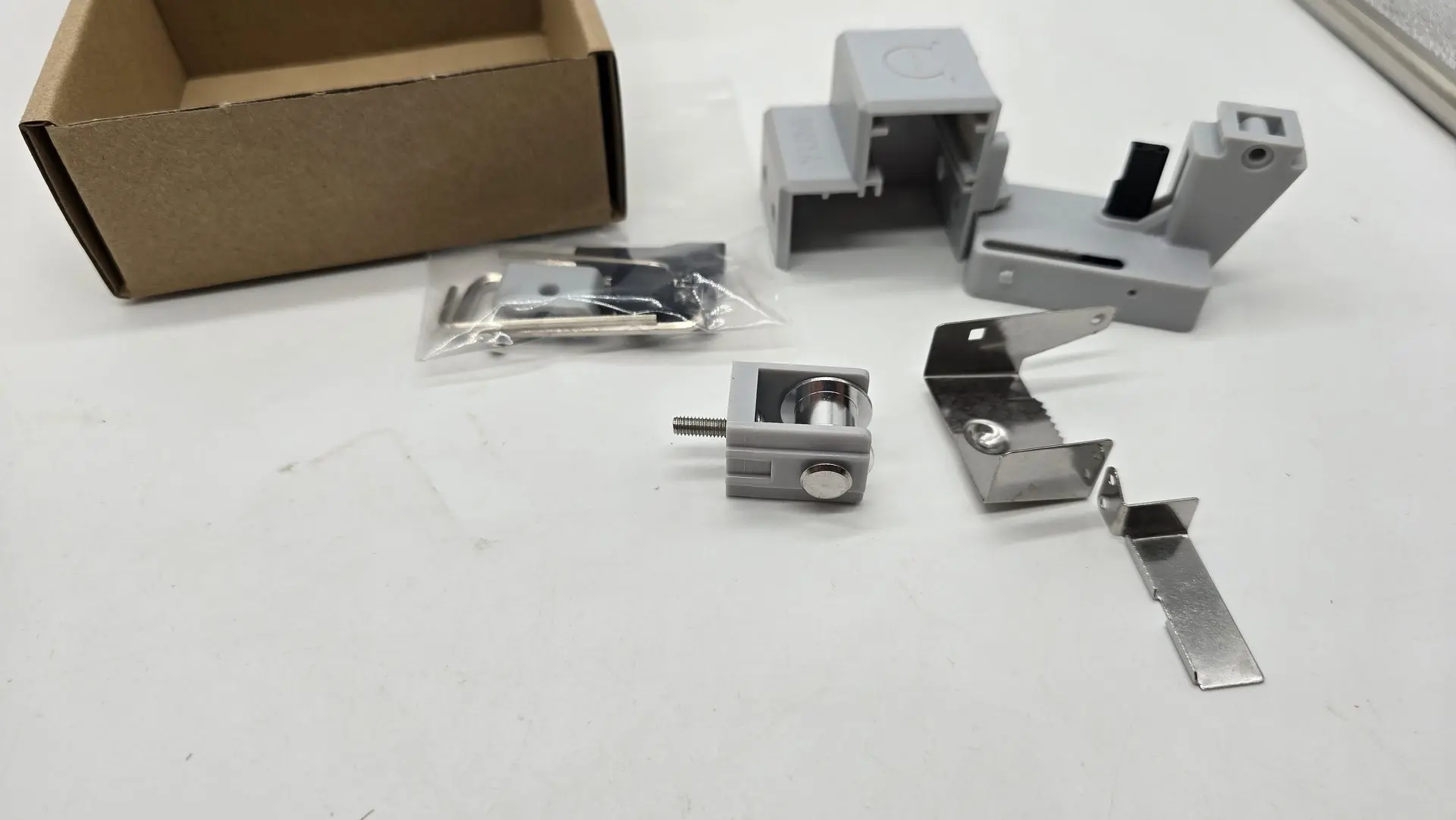

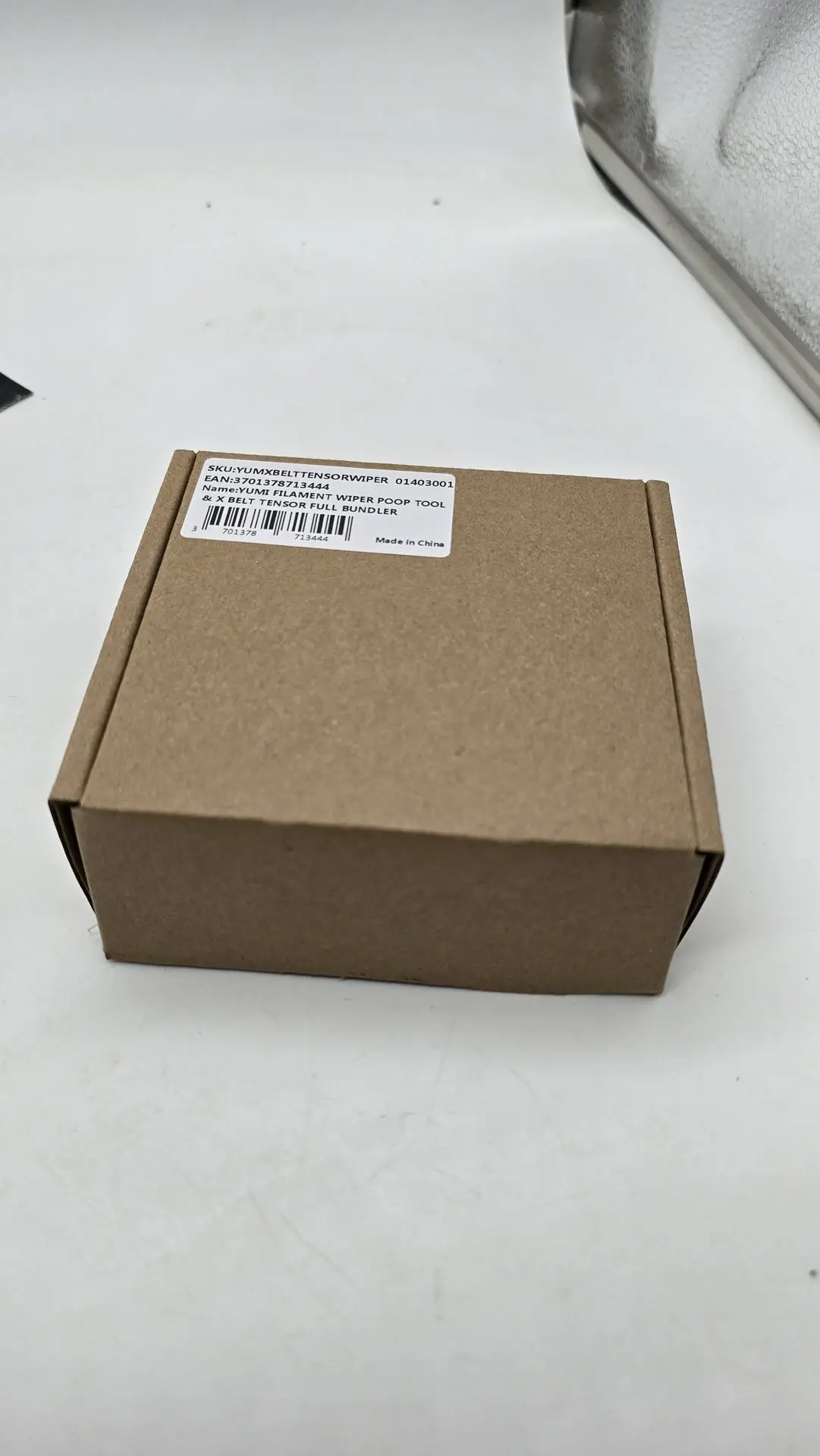

1. Contenu du carton

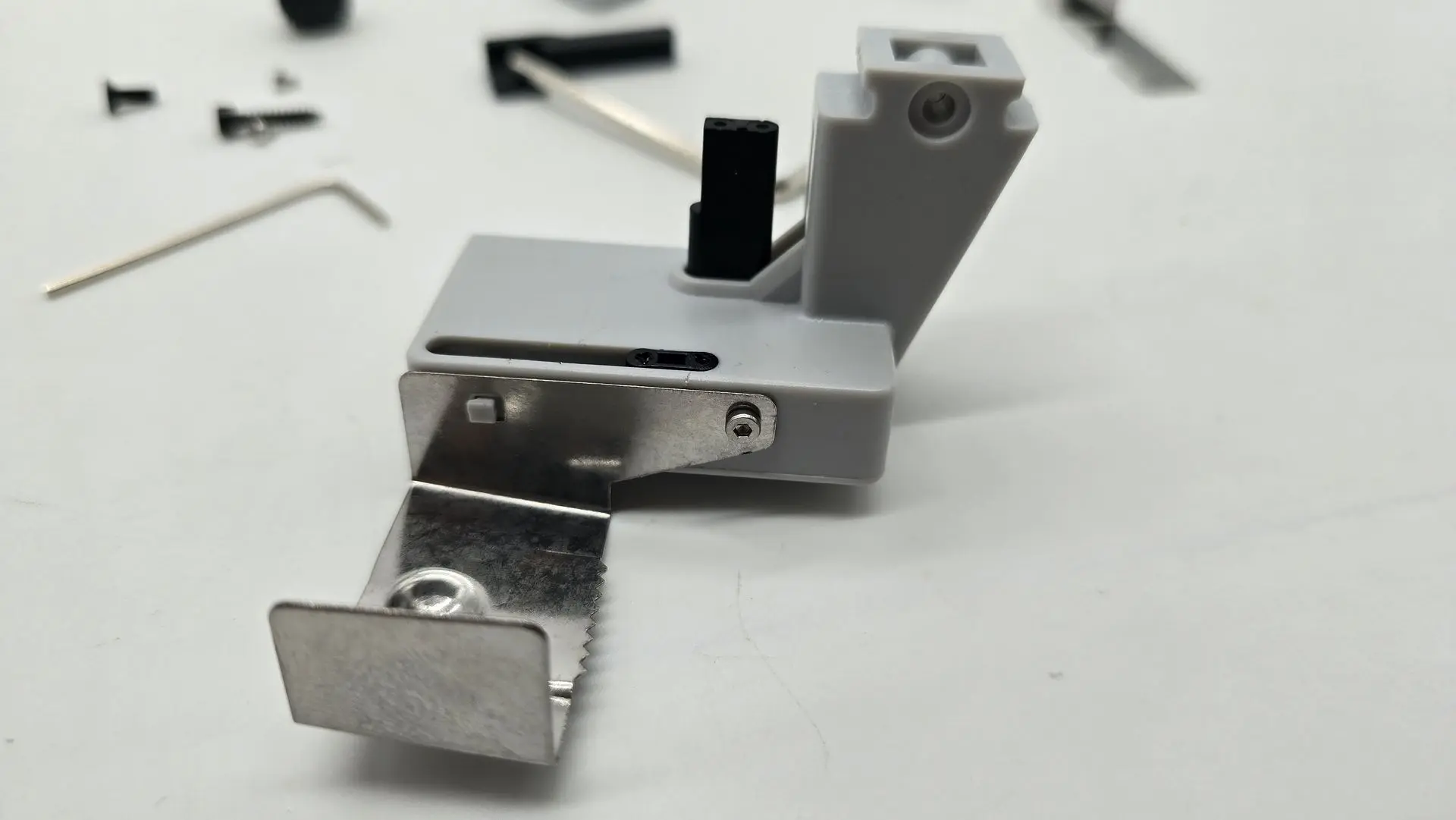

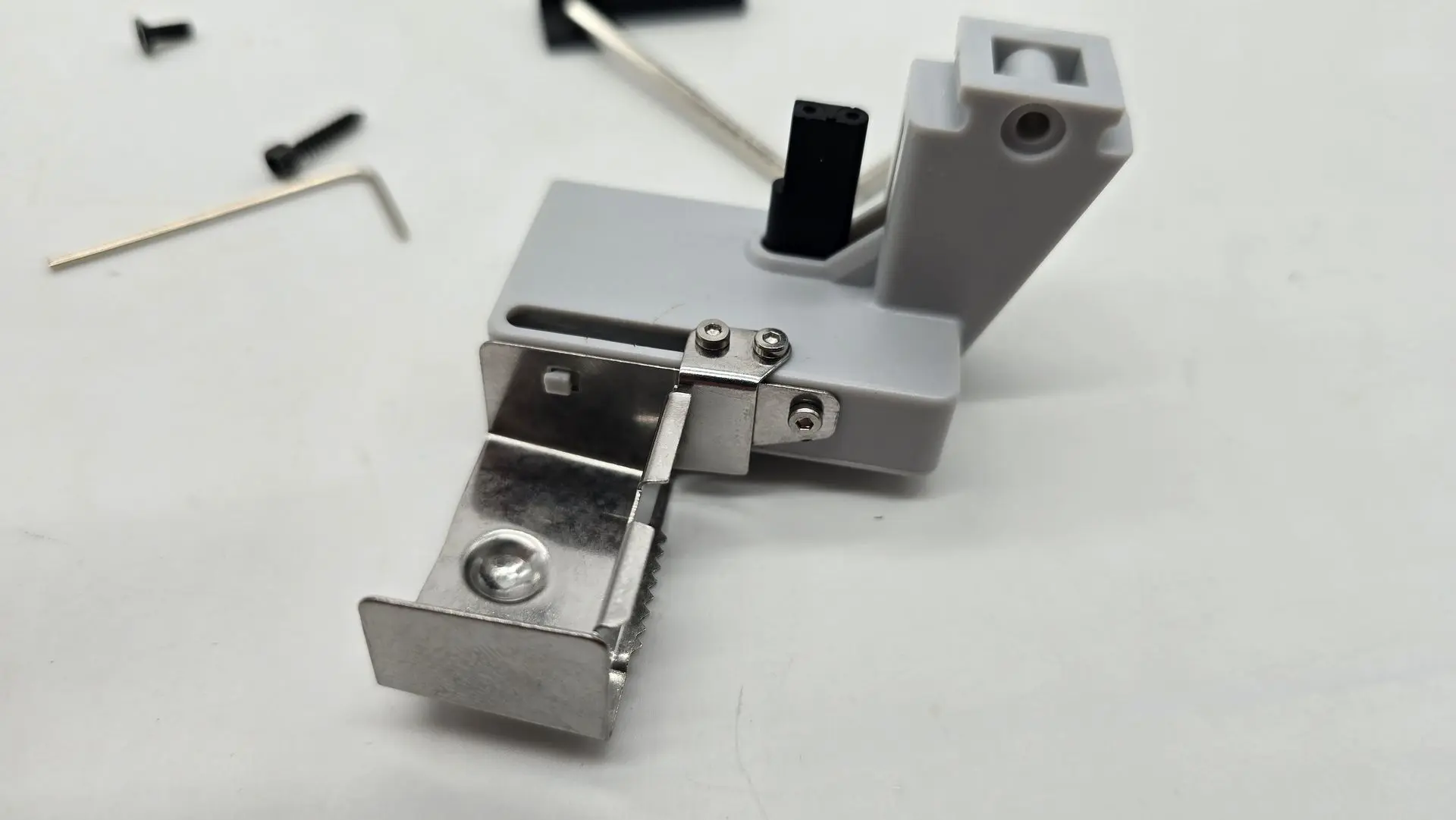

2. Assemblage du PoopTool
- Monter le plateau métallique sur le corps du PoopTool.

- Fixer la languette métallique d’éjection sur le PoopTool.

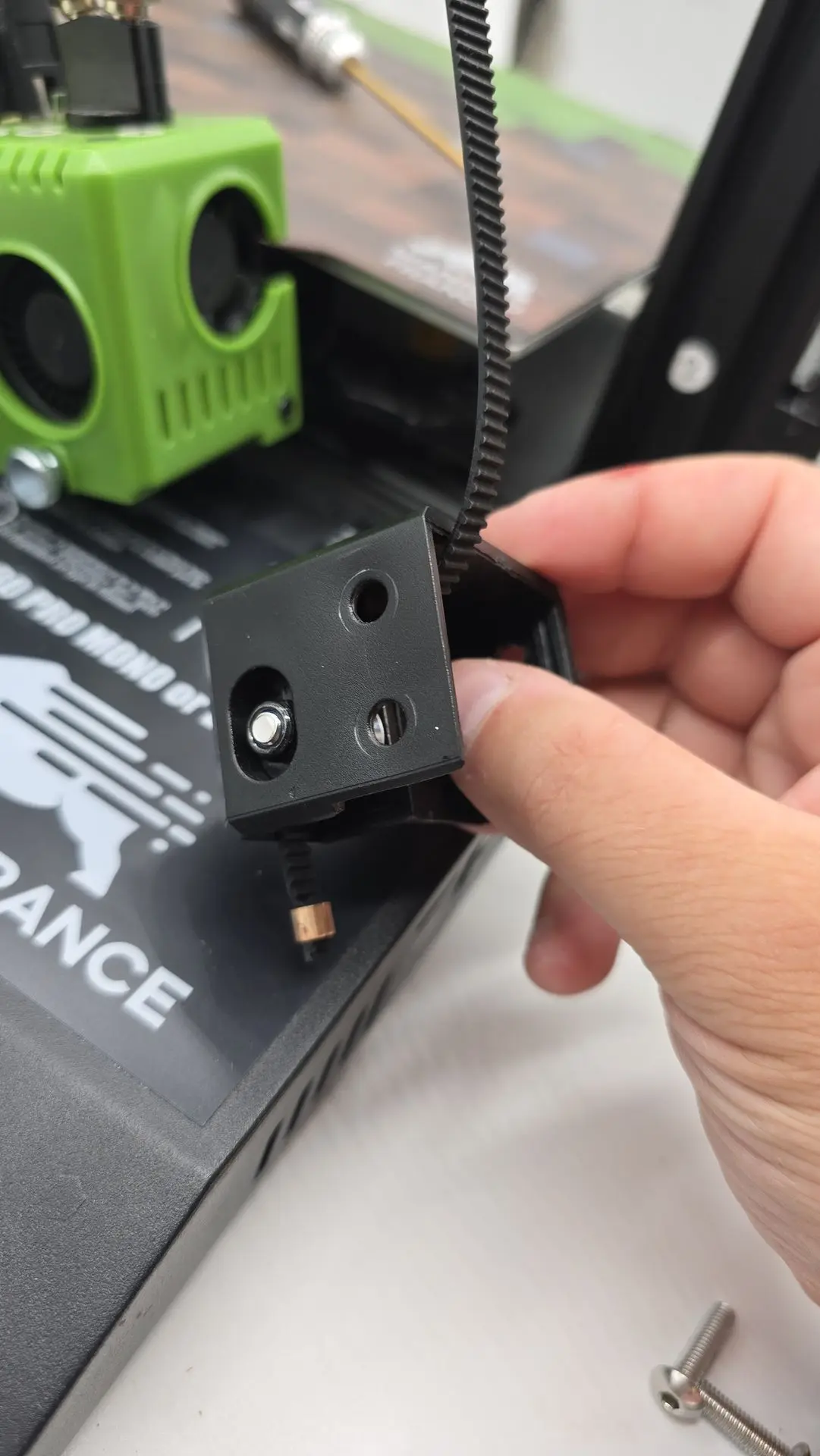

3. Démontage de l’ancien tendeur de courroie

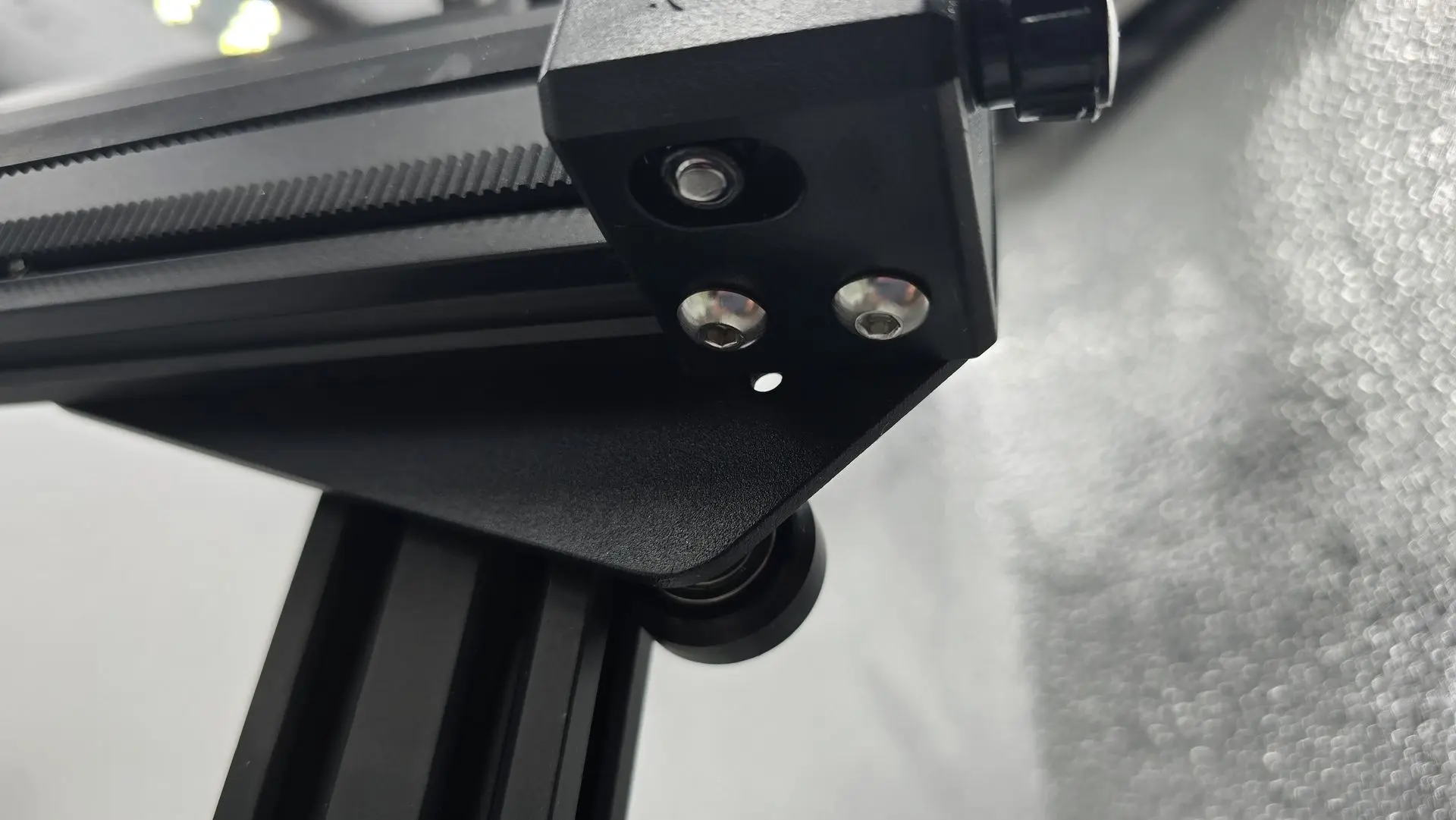

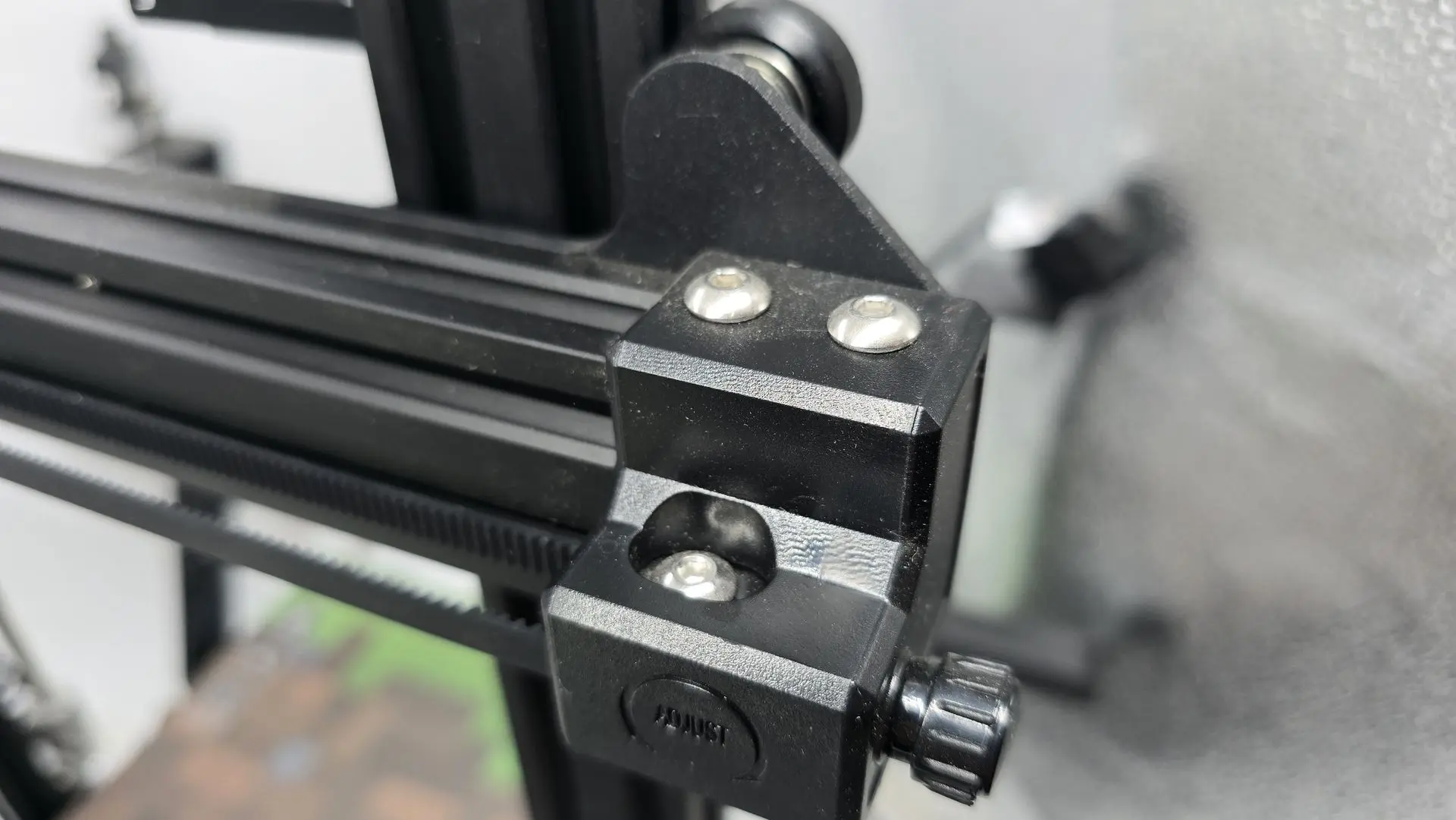

- Dévisser les 2 vis du haut du tendeur de courroie actuel.
- Puis dévisser les 2 vis du bas.

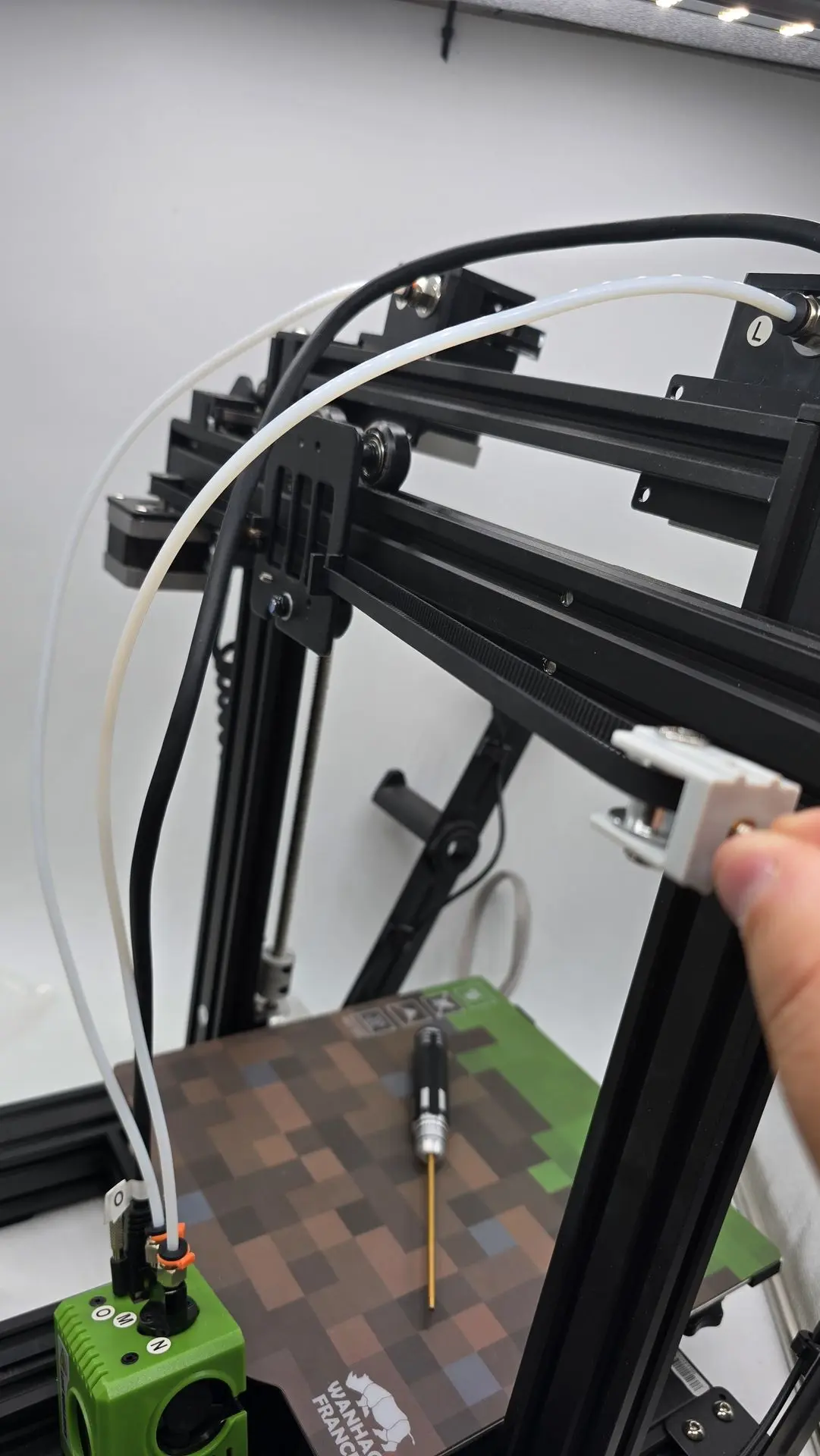

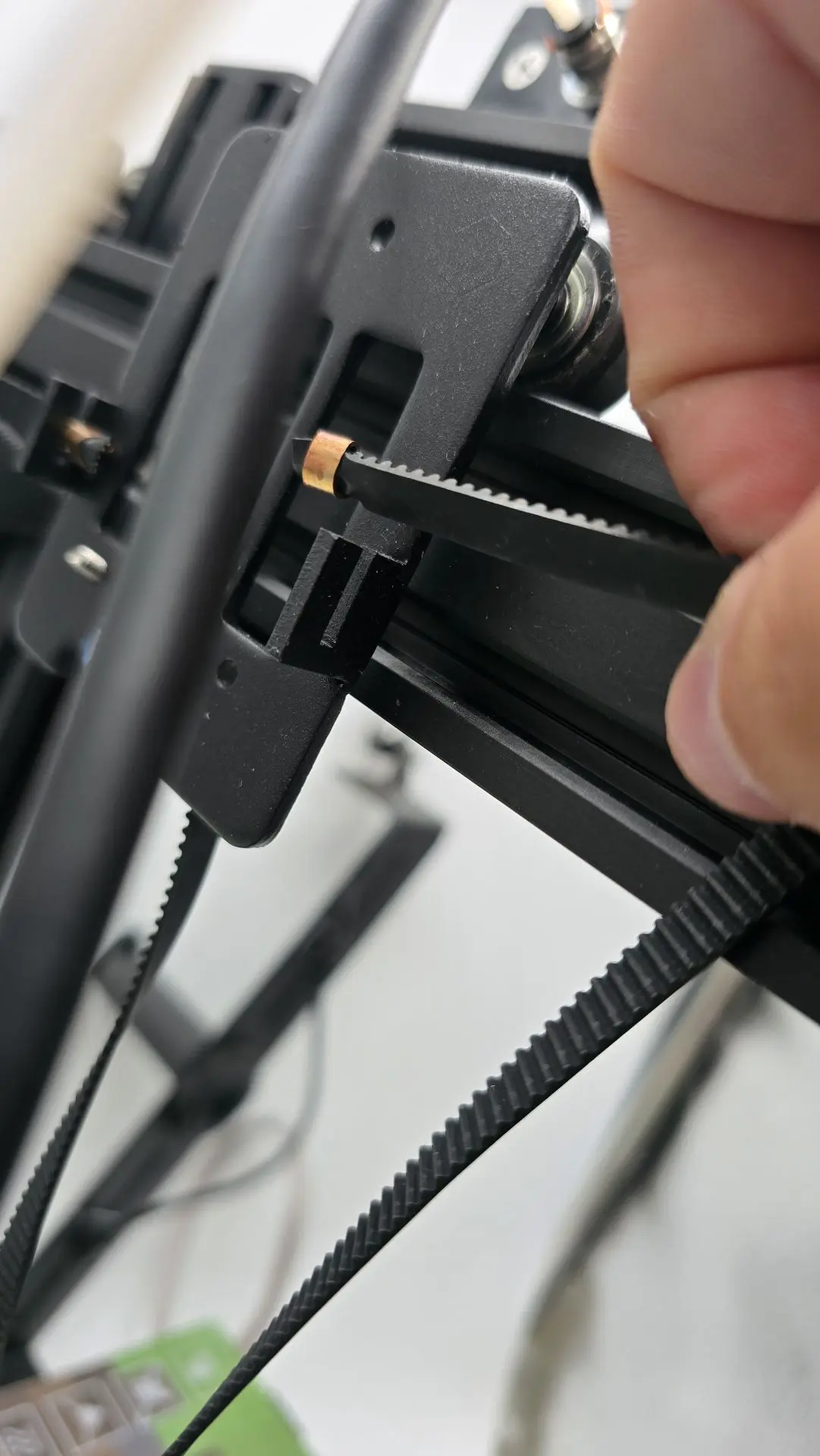

- Retirer les 2 vis arrière de la tête d’impression pour libérer la courroie.
- Dévisser la vis qui maintient la poulie du tendeur de courroie d’origine.
4. Installation du PoopTool

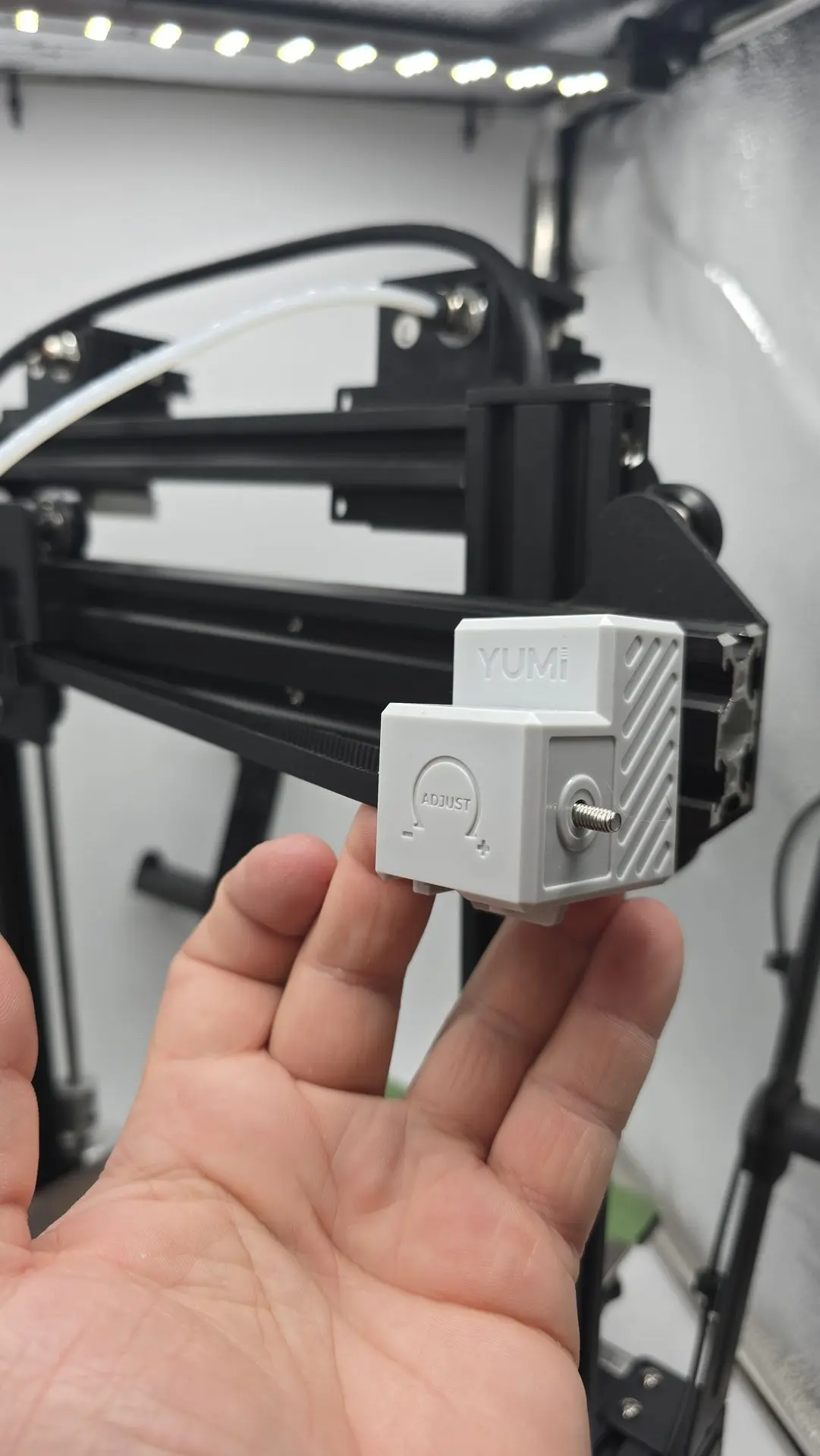

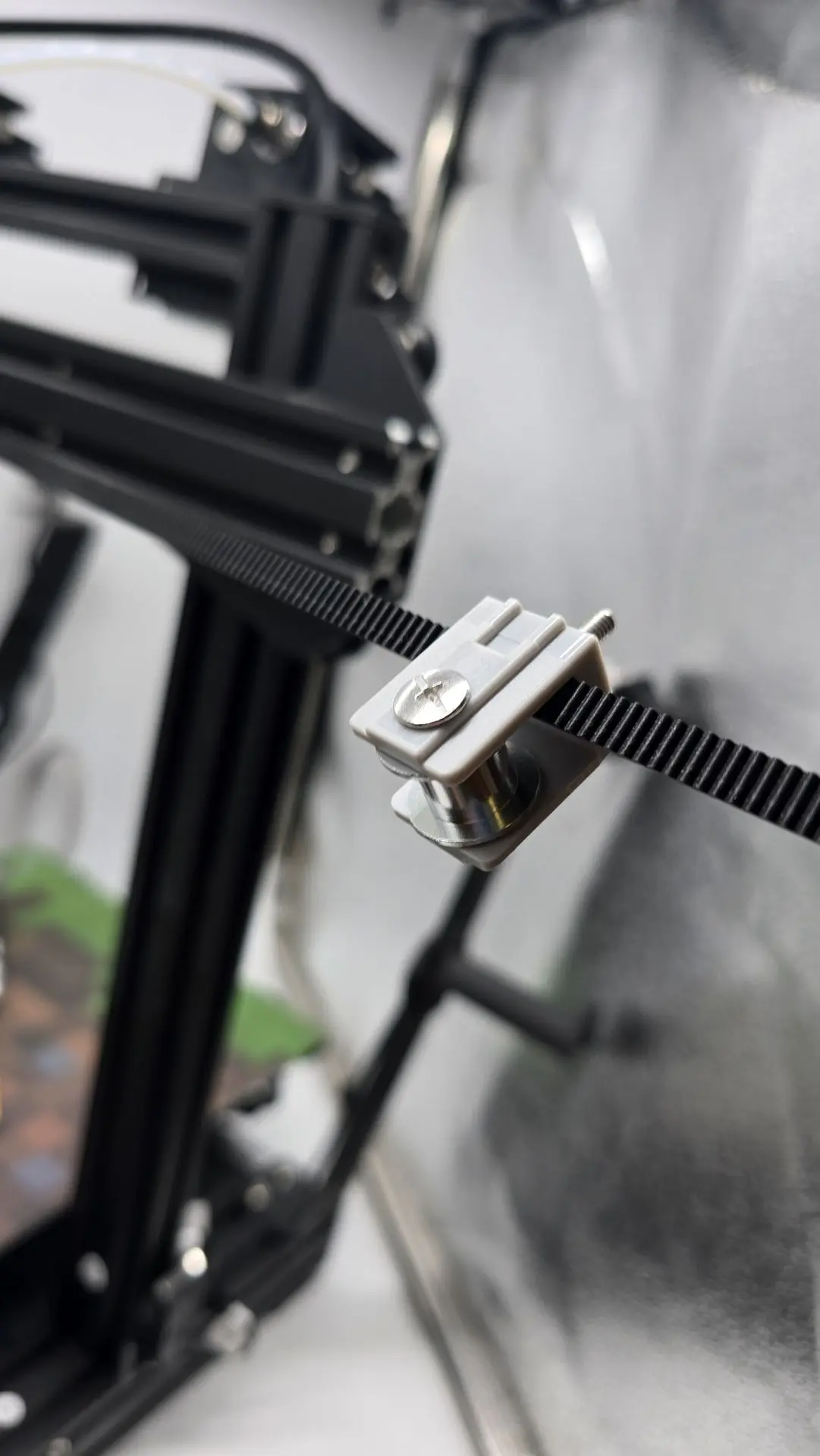

- Placer la courroie sur la poulie intégrée au PoopTool.

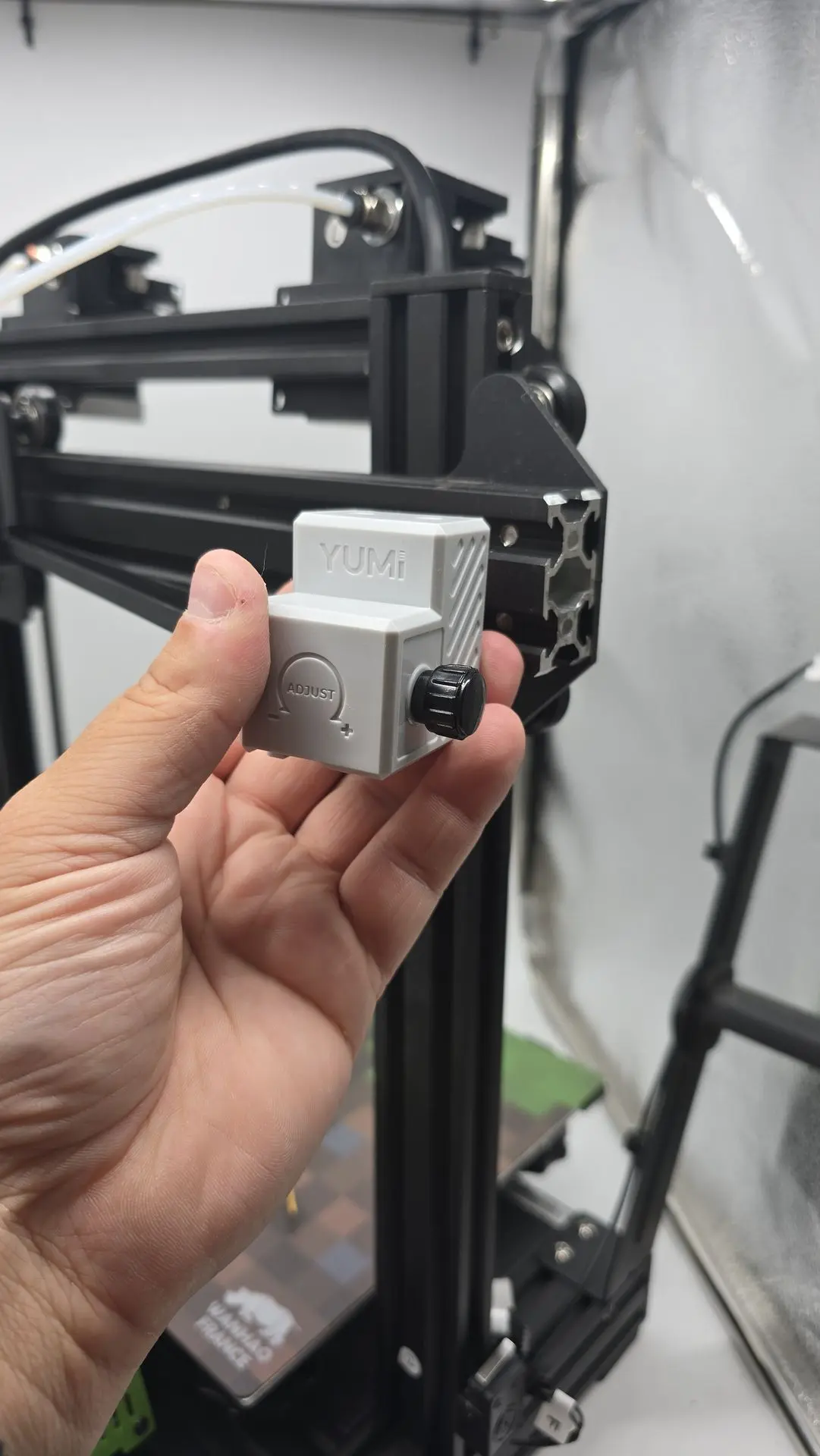

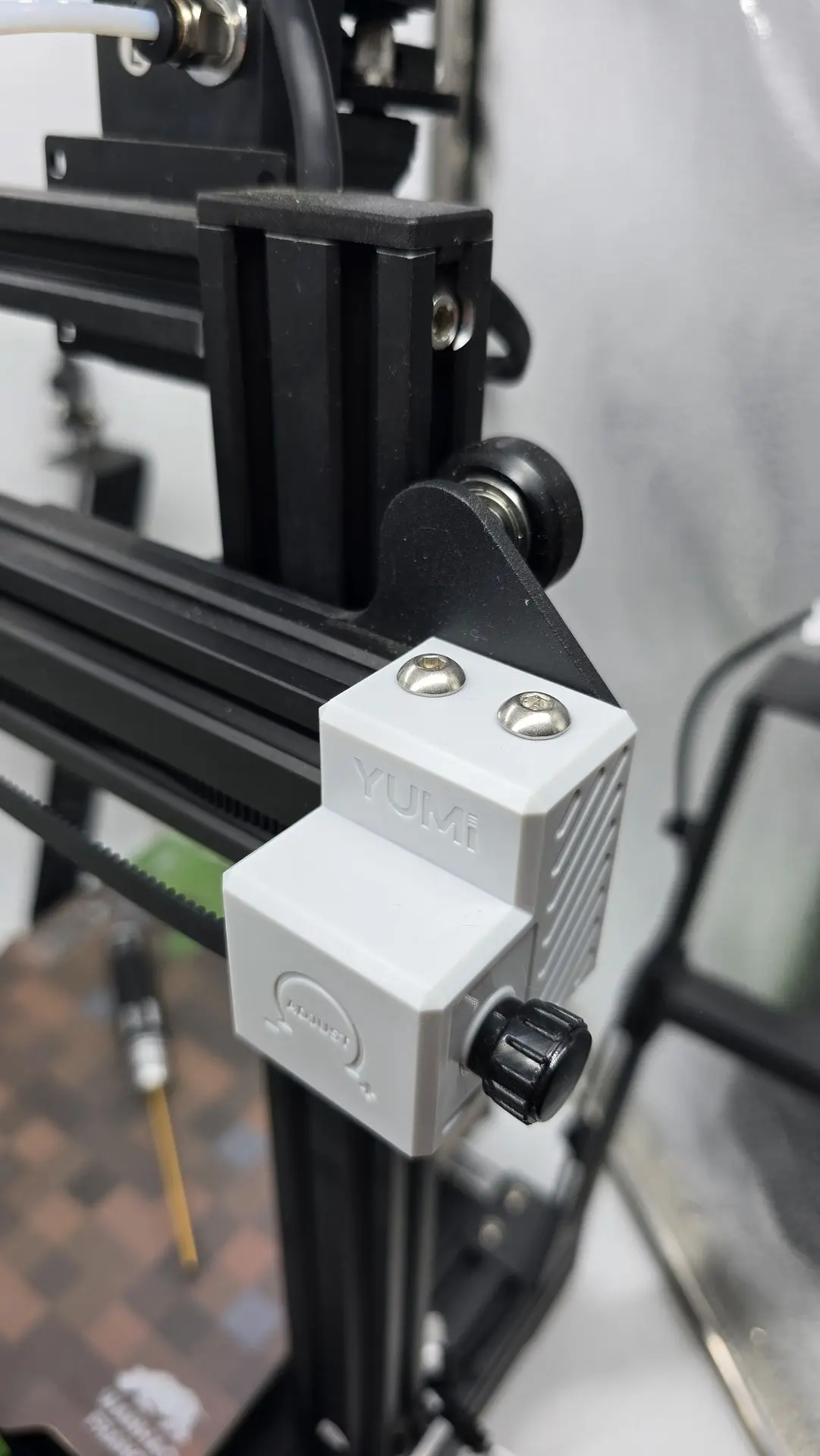

- Installer la poulie sur le corps du tendeur de courroie du PoopTool.
- Mettre la vis de tension de la courroie.

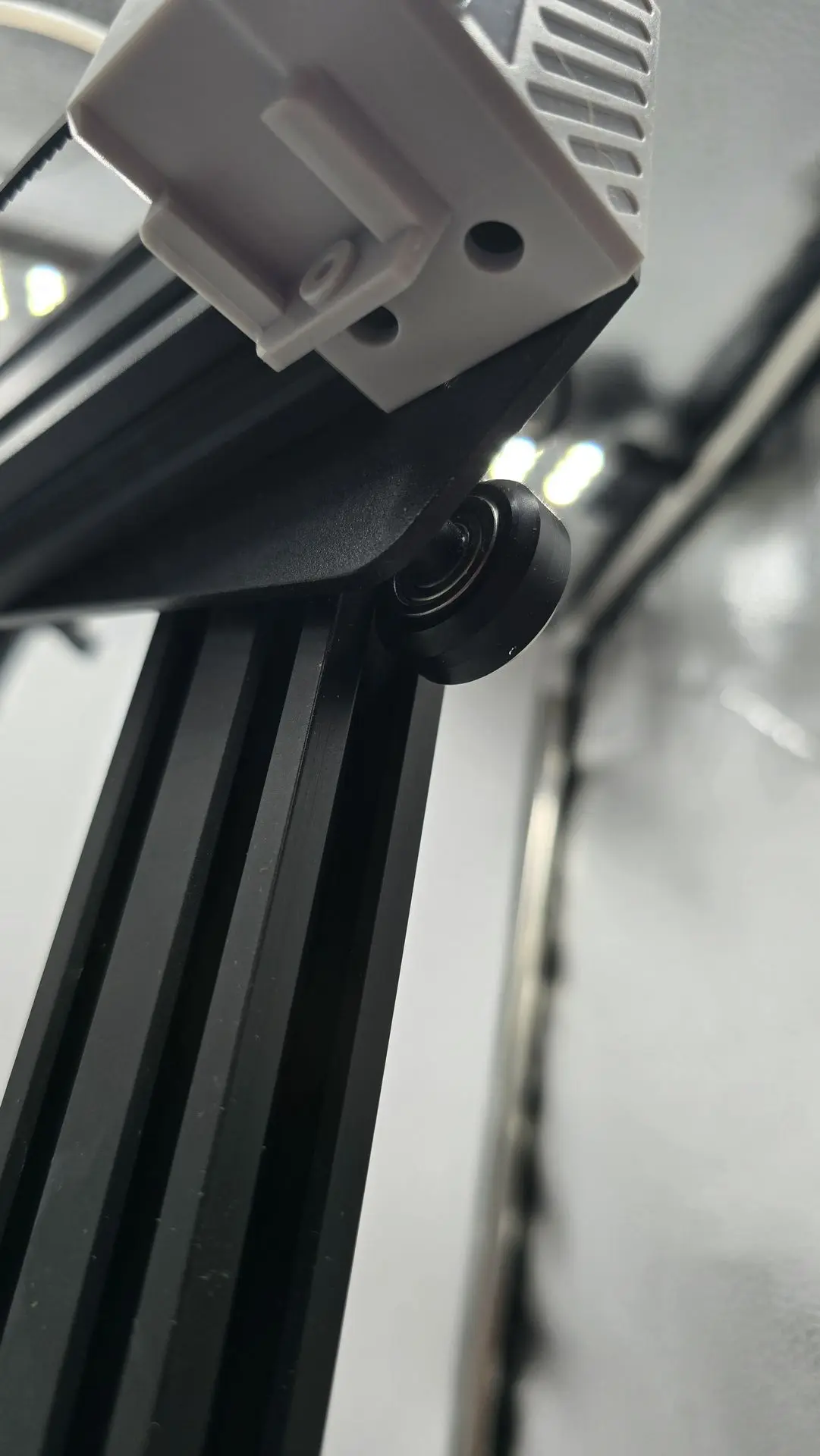

- Visser les 2 vis du haut pour fixer le PoopTool à l’axe X.
- Ne pas mettre les 2 vis du bas.

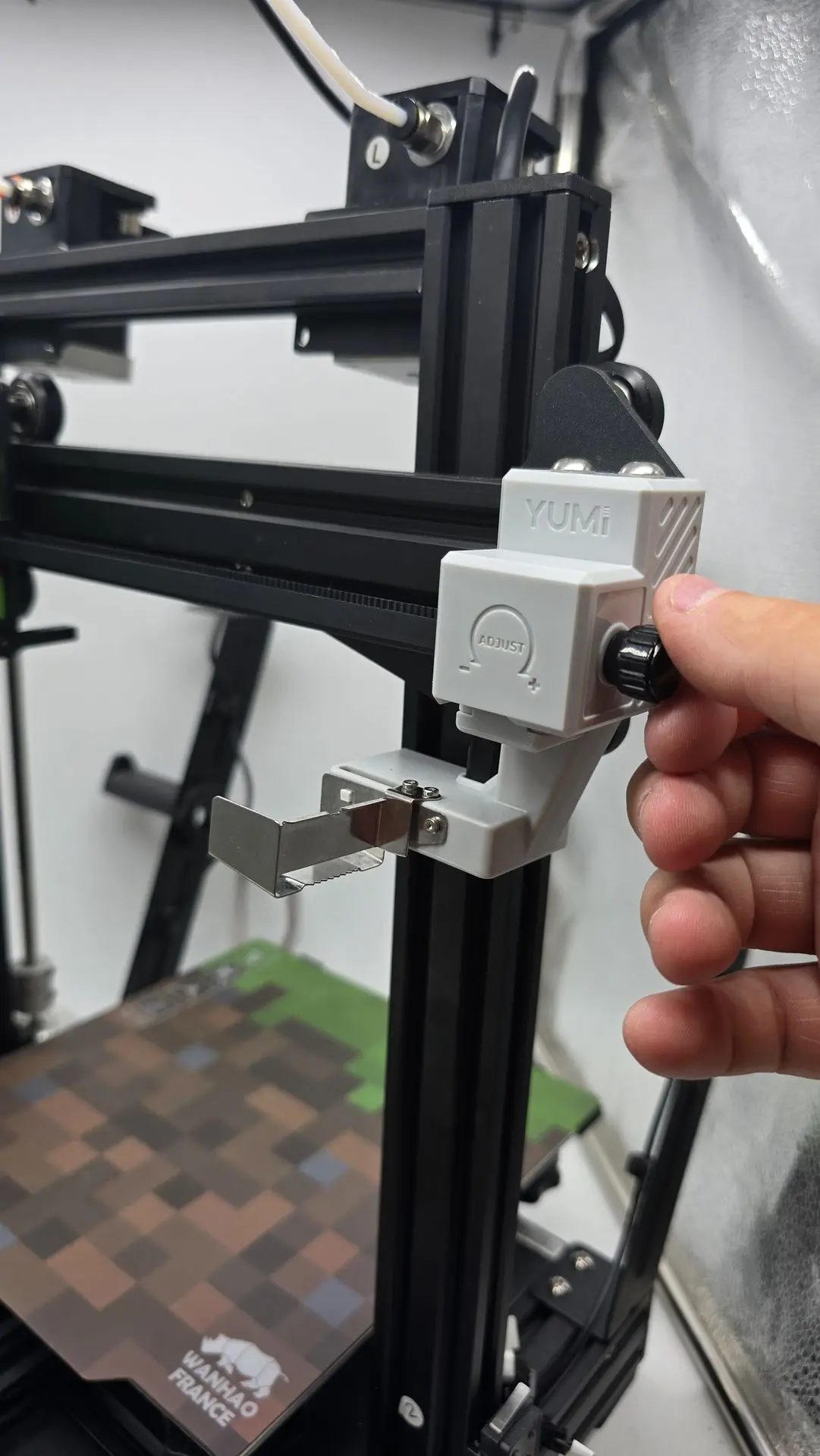

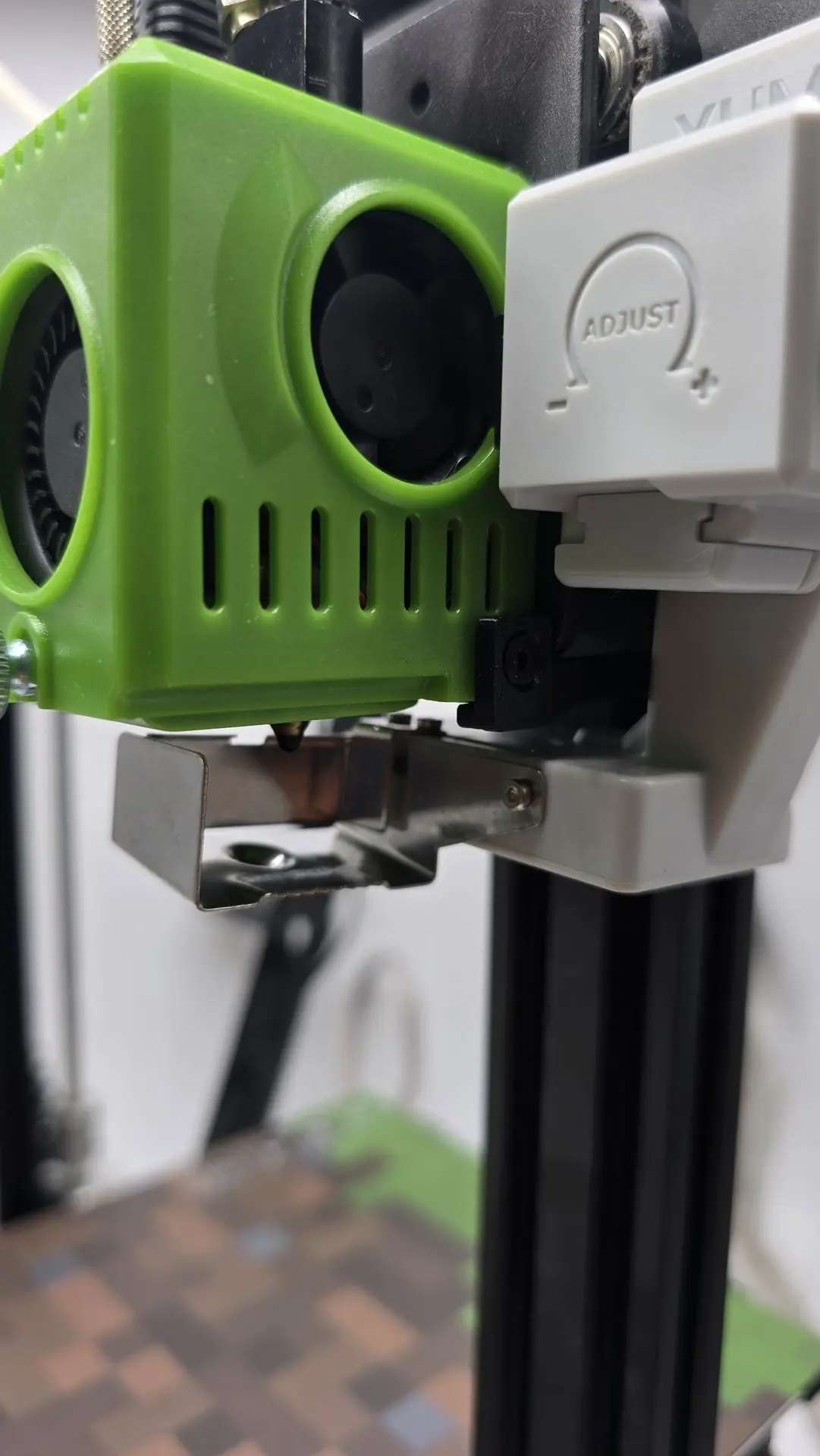

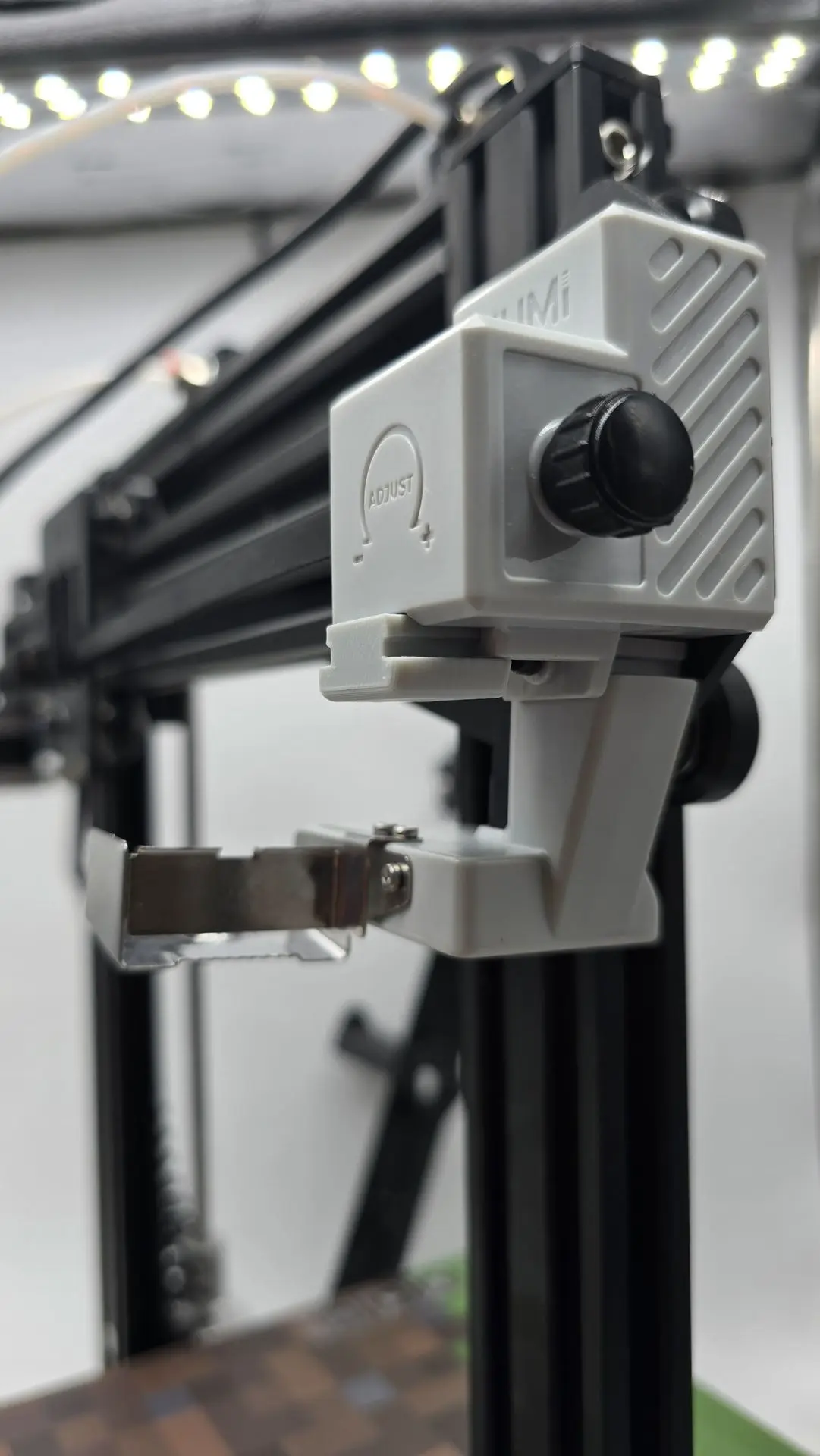

5. Positionnement du PoopTool

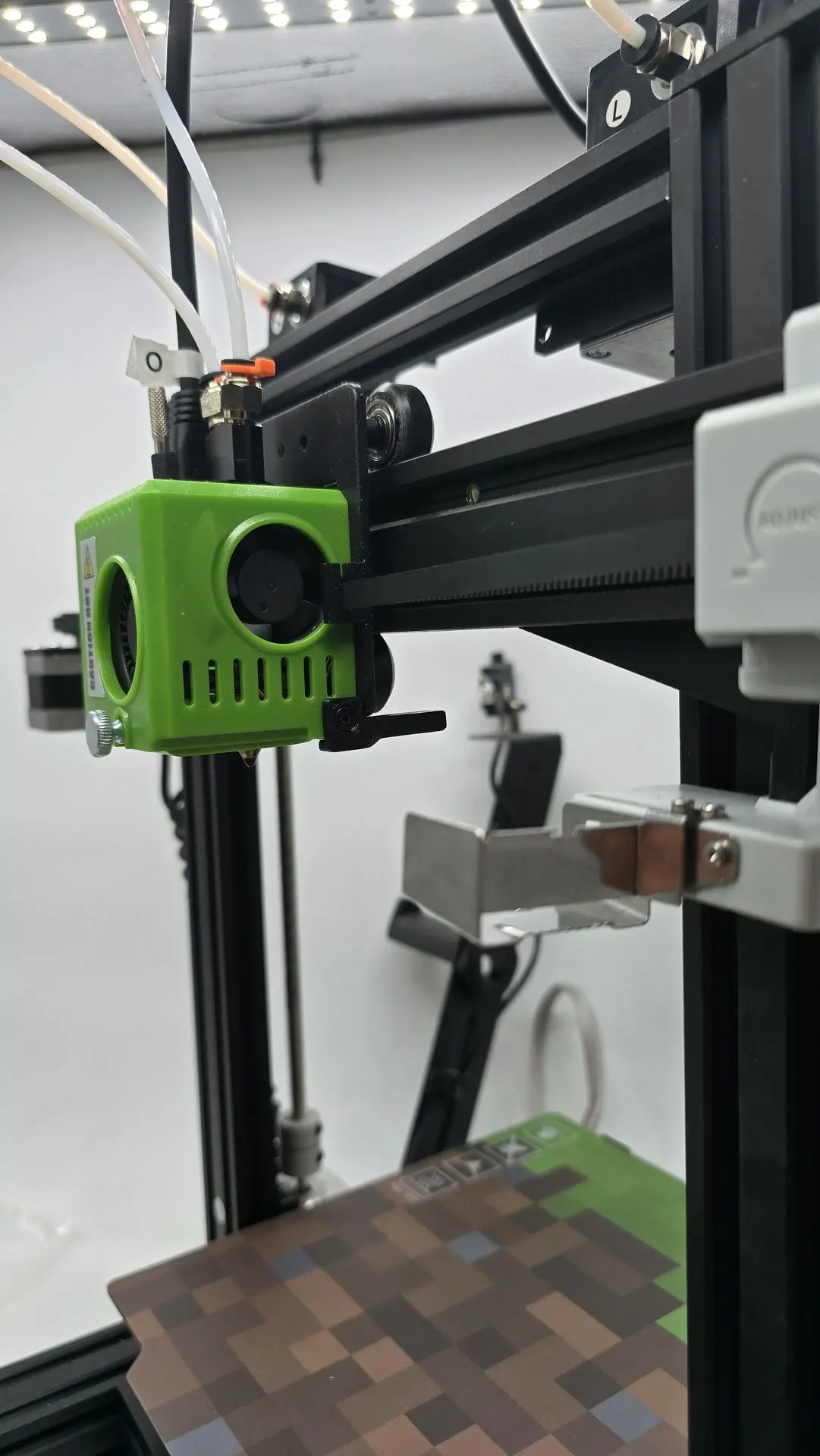

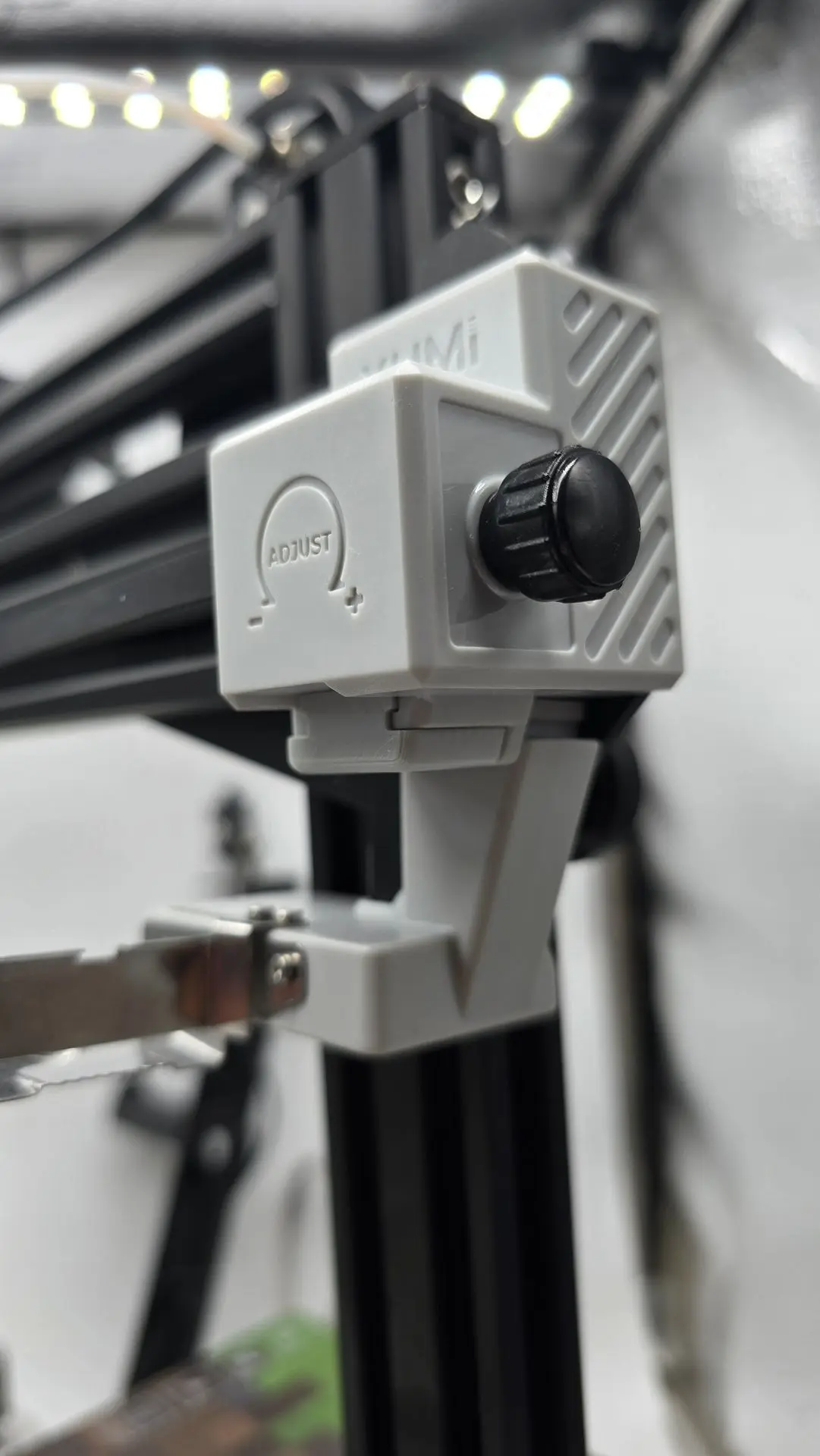

- Positionner le PoopTool à l’arrière de l’imprimante (la partie avant est réservée à l’imprimante Yumi).

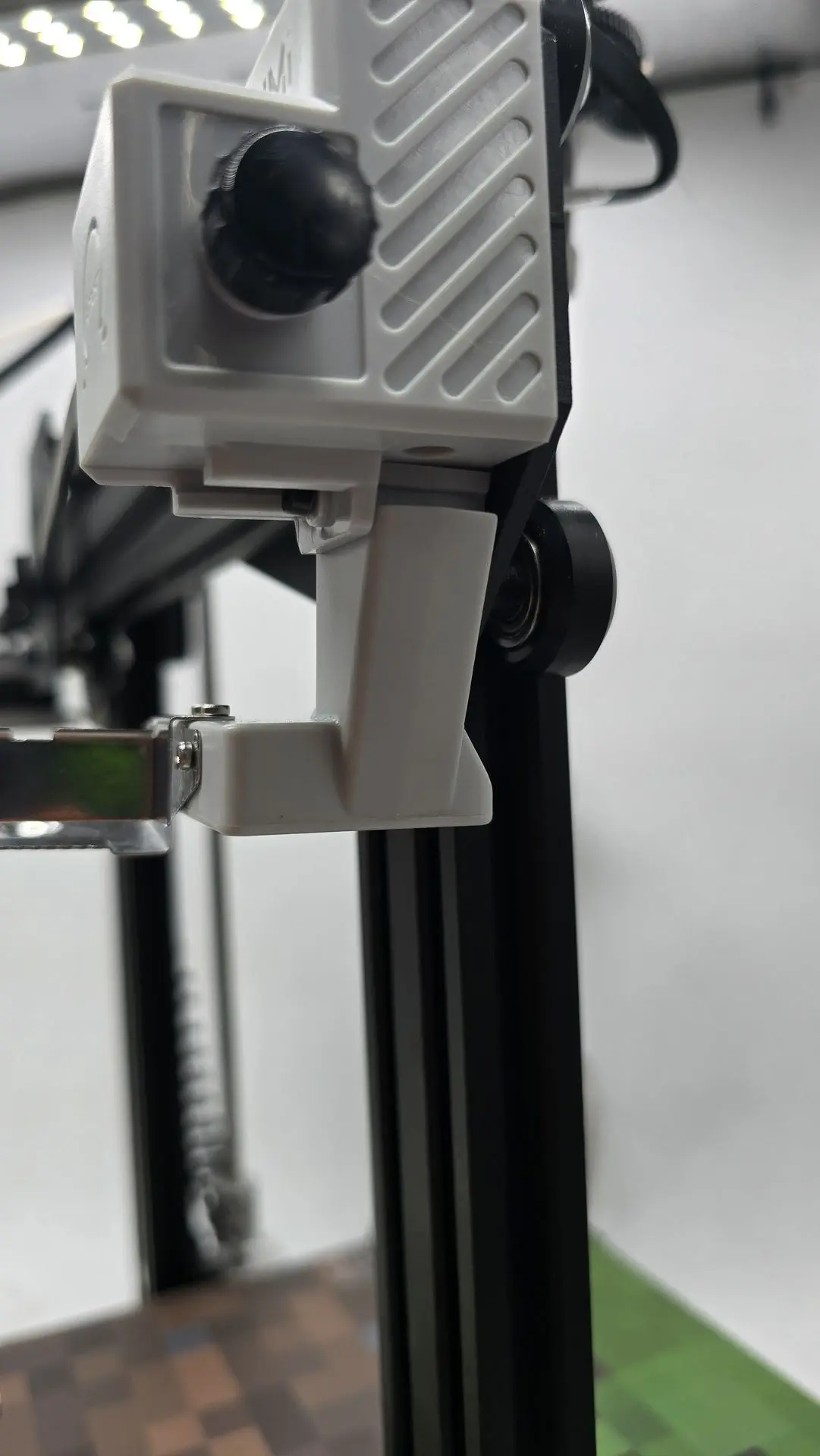

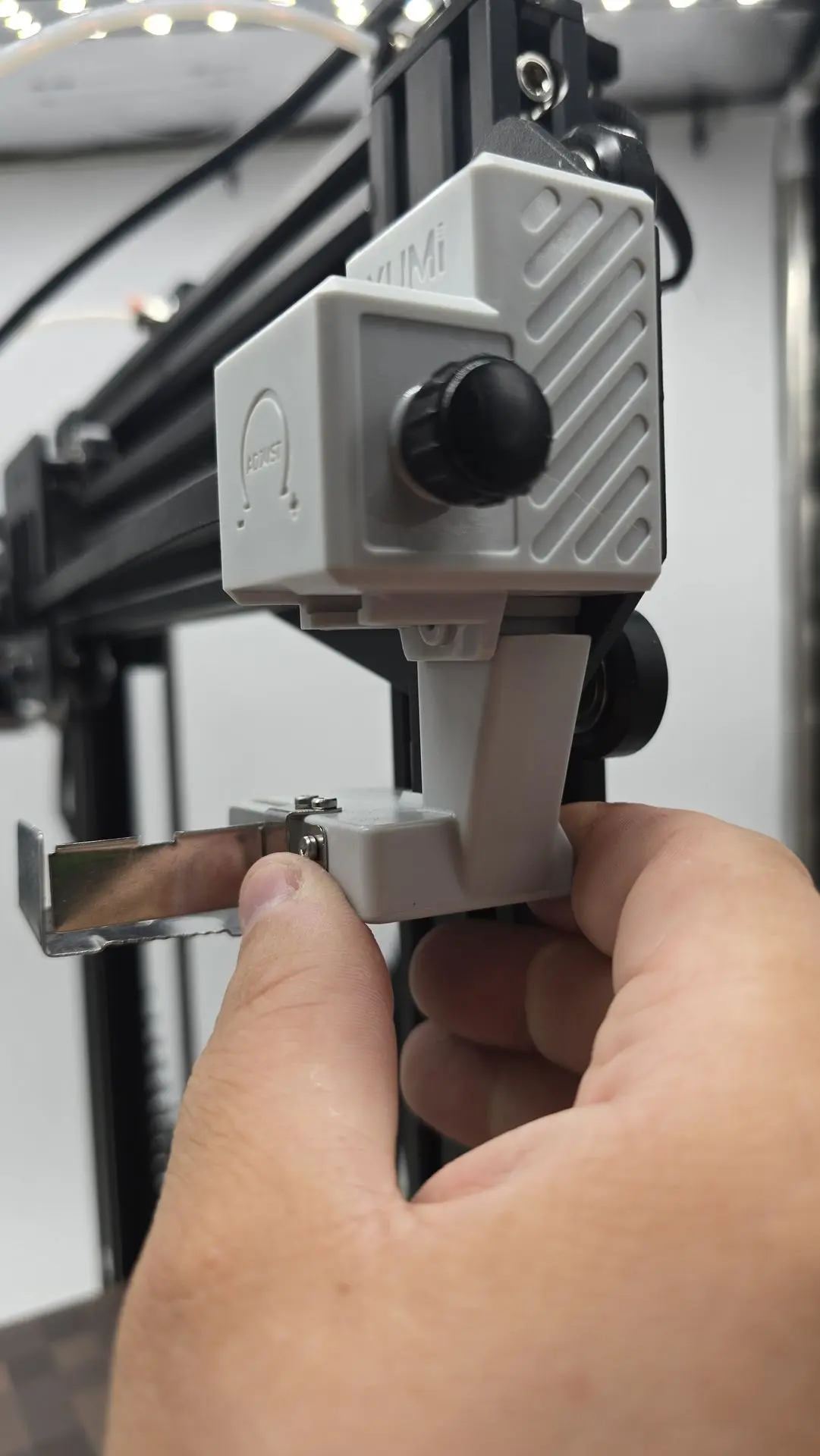

- Visser le PoopTool au tendeur de courroie.
- Installer le cache de protection.
6. Montage de la tige d’activation

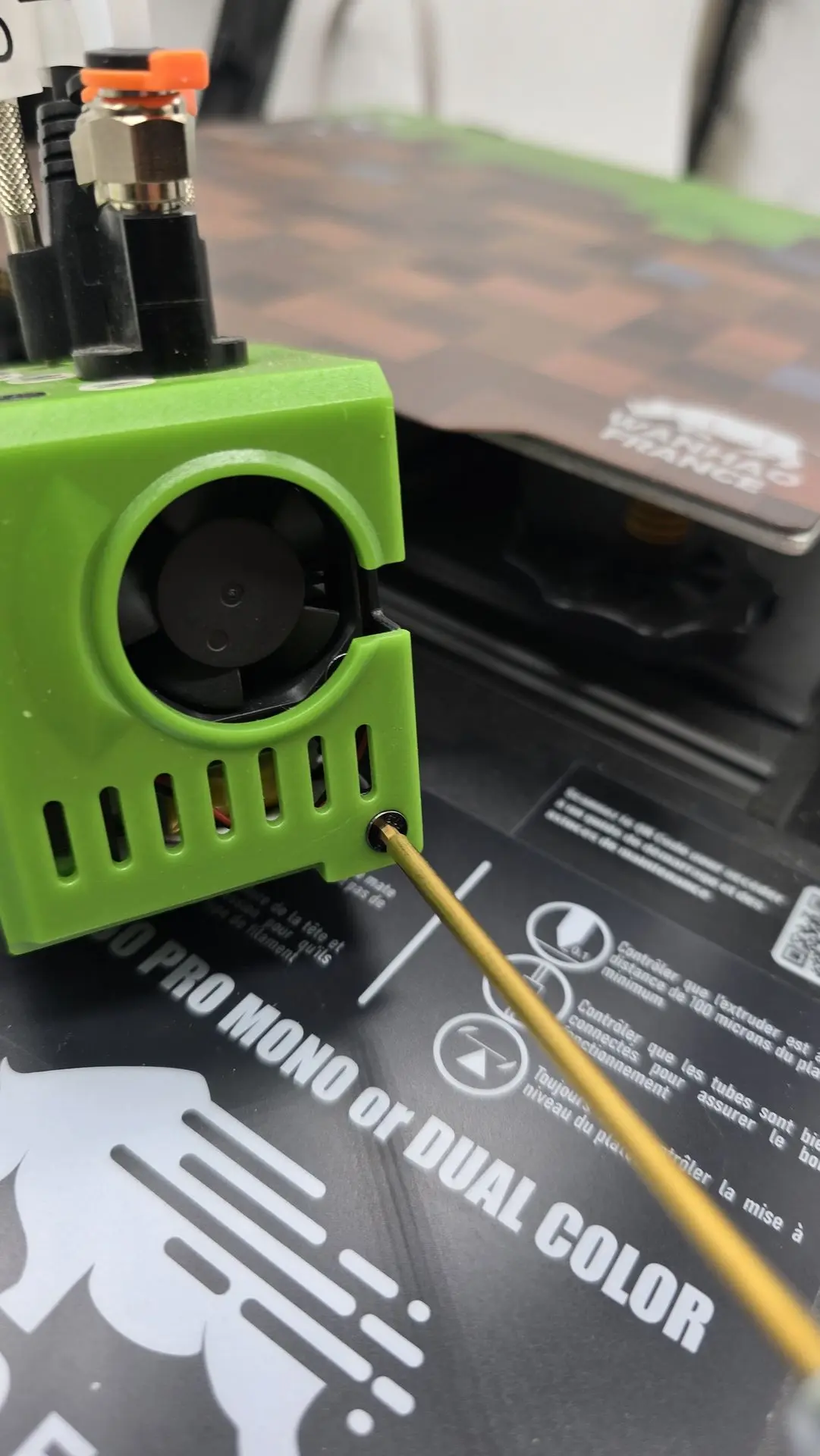

- Dévisser la vis arrière droite de la tête d’impression.
-

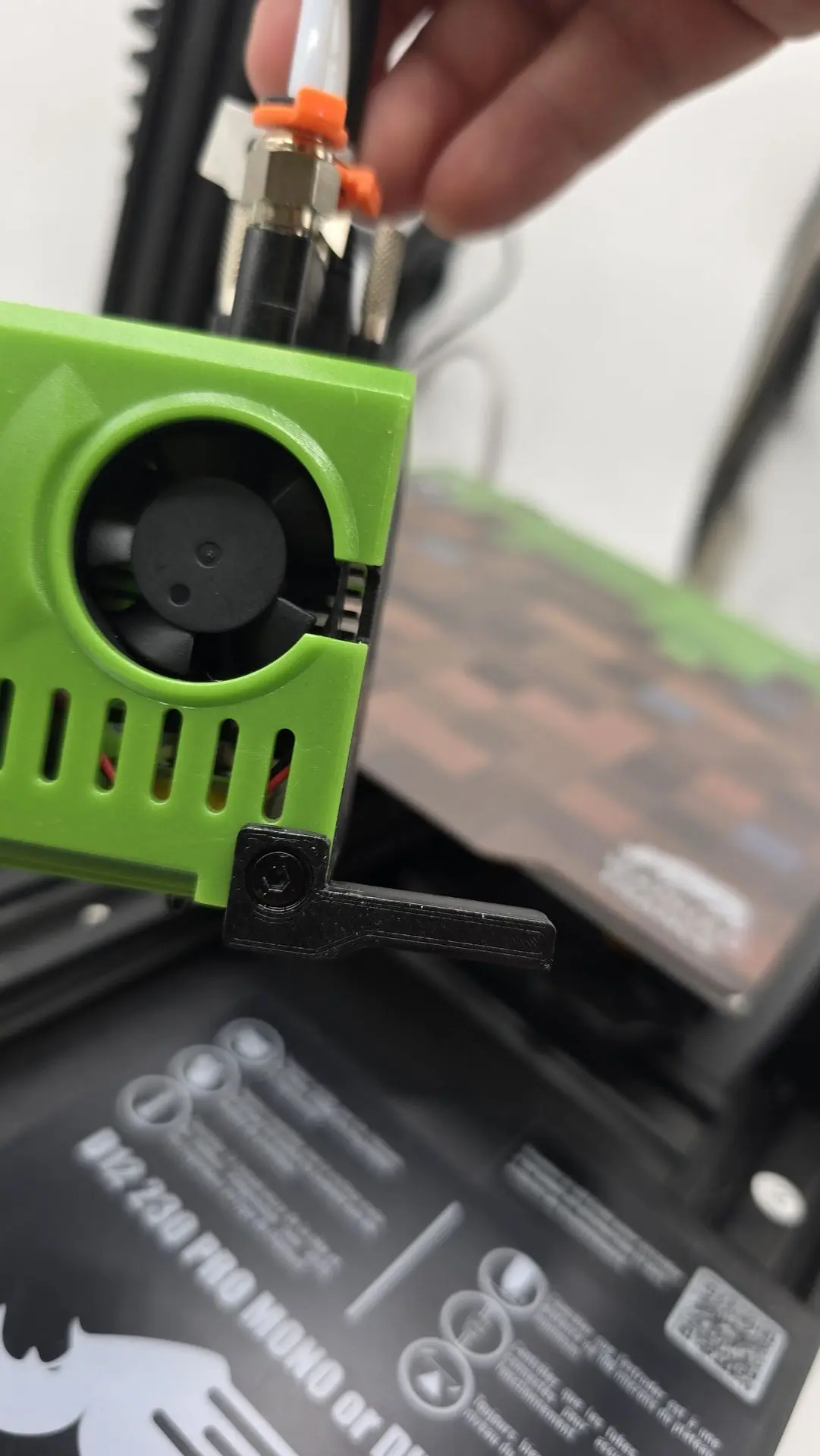

Installer la tige d’extension qui activera le PoopTool.
- ⚠️ Utiliser la vis fournie, plus longue que l’originale.
- Revisser la tête.
7. Vérification
- Vérifiez que le PoopTool est bien entraîné à la main.
- N'oubliez pas d’utiliser le profil spécifique D12 dans votre slicer.
- Tendez correctement la courroie.
8. Régler le capteur de fin de course X avec précision
-

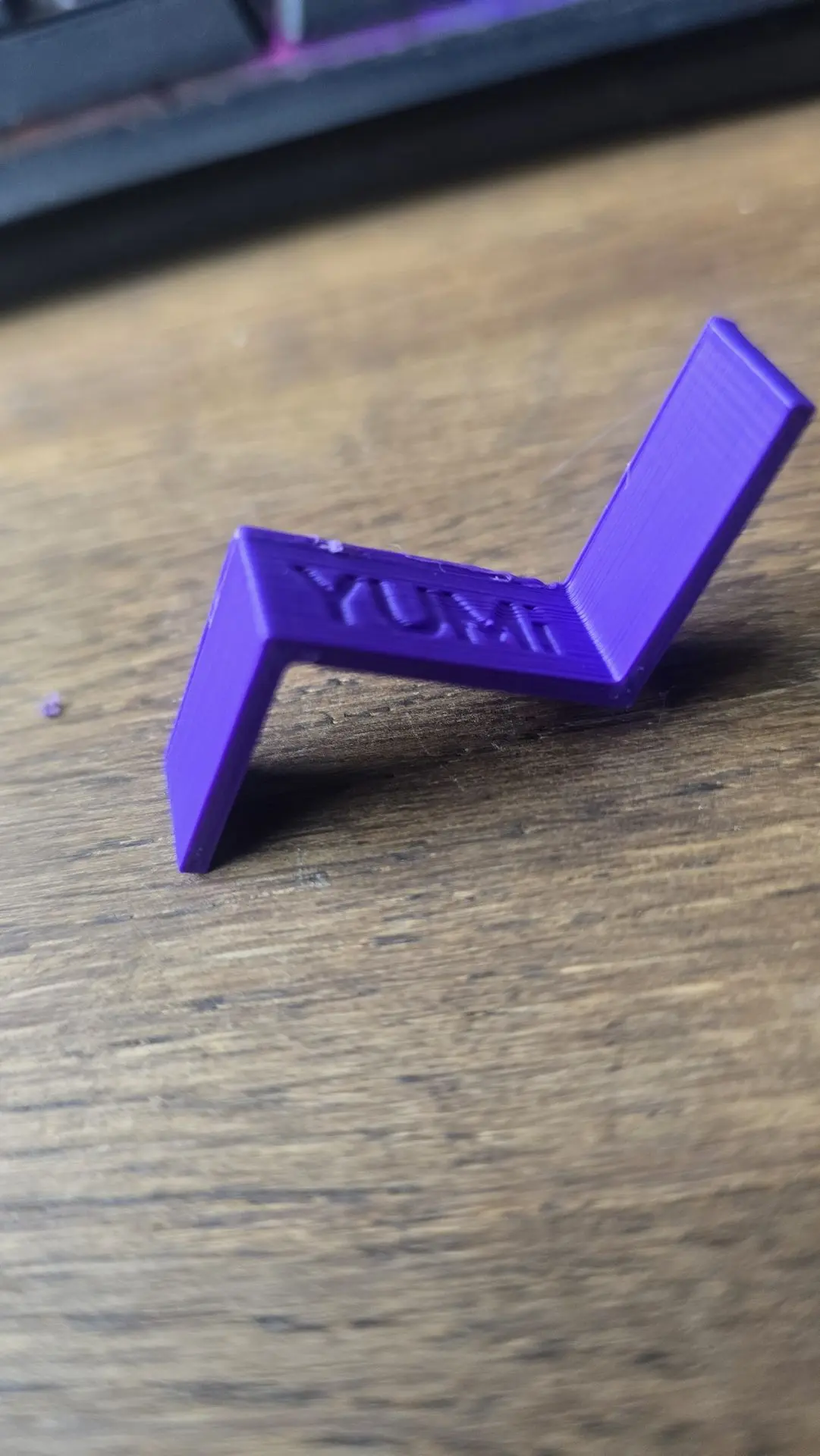

📥 Téléchargez et imprimez le gabarit dédié
👉 Télécharger le gabarit STL
-
🔧 Desserez légèrement le capteur de fin de course X

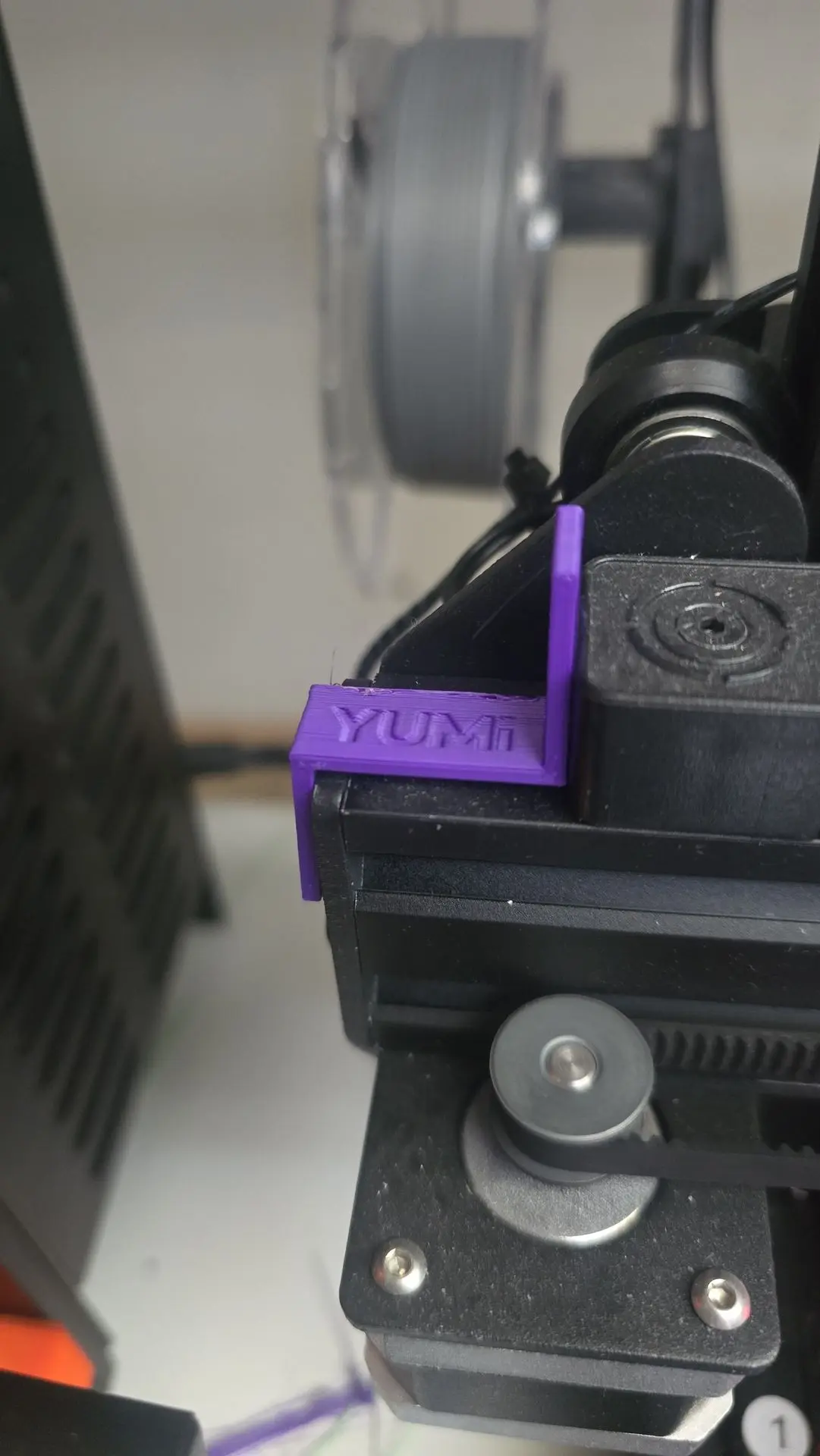

Cela permettra de le faire coulisser facilement de gauche à droite. - 📐 Positionnez le gabarit imprimé à l'endroit prévu
-
🧲 Plaquez le capteur de fin de course contre le gabarit
Assurez-vous qu’il soit bien en contact avec le gabarit, puis resserrez les vis.
✅ Le capteur est maintenant parfaitement positionné.
🎉 Bravo ! 🎉
Félicitations pour le montage du PoopTool sur votre Duplicator 12 !
Vous avez franchi une étape importante, et votre imprimante est maintenant prête pour des impressions encore plus propres et efficaces.
N’hésitez pas à nous partager vos retours ou vos premières impressions avec le PoopTool en action.
Encore bravo pour votre installation réussie 👏
L’équipe Wanhao Europe
